A strukturált kábelezés tervezése során gyakran találkozunk olyan helyzetekkel, ahol az Ethernet végpont jóval távolabb esik a központi elosztótól, mint a szabványosan elfogadott 100 méteres határ. Ez a limit technikailag indokolt – a legtöbb szabványos réz alapú hálózati kábel ennyit bír biztonsággal gigabites sávszélesség mellett.
De mi van akkor, ha az adott épület fizikai kialakítása miatt nincs mód közbenső aktív eszköz (pl. switch) beépítésére, vagy az optikai kábelezés nem indokolt – sem árban, sem komplexitásban?
Erre a konkrét, de gyakori esetre ad választ a CommScope által fejlesztett SYSTIMAX GigaREACH XL kábel. Ez a kifejezetten nagy távolságra optimalizált Cat6-os rézkábel akár 250 méterig képes megbízhatóan kiszolgálni Ethernet kapcsolatot, bármiféle köztes aktív vagy optikai eszköz nélkül. Ez a gyakorlatban azt jeleni, hogy 150m távolságig 1Gpbs, 200méteren 100Mbit, 250 méteren 10Mbit garantált sebességű kapcsolatot tud biztosítani. Nem helyettesíti az optikát mindenhol – viszont ott, ahol túl hosszú a távolság a 100 méterhez, de nem indokolt az optikai beruházás, ott a GigaREACH XL valós és gazdaságos alternatíva.
Az itt bemutatott mérés valós környezetben tesztelte a GigaREACH XL teljesítményét egy 158,2 méteres szakaszon – azaz jelentősen a szabványos határ felett. Nézzük meg, mit mutatott a teszt!
A mérés háttere

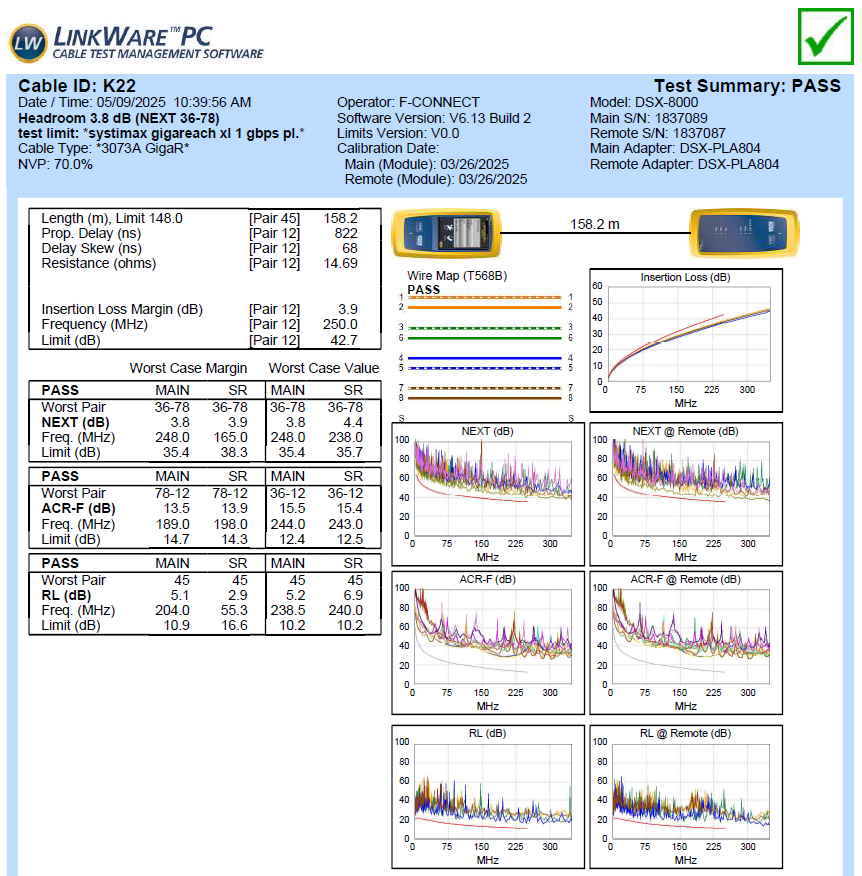

A mérés során a hitelesített Fluke DSX-8000 műszert használták, amely megbízhatóan képes kimutatni a legapróbb hibákat is. A kábel a TIA (Telecommunications Industry Association) szabvány szerinti 1 Gbps sebességre lett tesztelve, „channel” típusú tesztelési módban.
- Kábel típusa: Systimax 3073A GigaREACH XL
- NVP (sebességparaméter): 70%
- Teljes hossz: 158,2 méter (!)
Teszt összegzése: Sikeres (PASS)
A teszt célja az volt, hogy kiderüljön: a Systimax GigaREACH XL kábel képes-e stabilan kiszolgálni egy 1 Gbps-os hálózatot jóval a szabványos 100 méteres határ felett – ebben az esetben 158,2 méteren. A Fluke DSX-8000 műszer a kábel elektromos paramétereit részletesen elemzi, és összeveti az ipari szabványok előírásaival.
Főbb eredmények:
- NEXT (áthallás):
A legrosszabb érték 3,8 dB lett, ami megfelel a követelménynek (min. 3,4 dB). Ez mutatja, hogy az érpárok közötti zavarás alacsony – tehát nem torzítják egymás jeleit. - ACR-F (zavarszűrés):
13,9 dB-es értékkel szintén stabilan a határérték felett maradt (min. 12,4 dB), ami azt jelenti, hogy a jelcsillapítás és a zavar aránya kiváló. - RL (visszaverődés):
A legalacsonyabb érték 5,1 dB, ami elmarad az ideálistól, viszont mivel a többi paraméter megfelelő, a rendszer összességében átment a teszten. Hosszabb kábeleknél ez nem szokatlan. - Insertion Loss Margin (csillapítási tartalék):
3,9 dB biztonsági tartalékkal rendelkezik, tehát még ennyit „elbírna” a rendszer, mielőtt hibát jelezne.
Bár a kábel hossza túllépi a szabványos határt, minden kritikus paraméter a szabvány szerinti megfelelő szintet teljesíti. Ez különösen hasznos lehet:
- Ipari létesítményekben
- Irodaházakban, ahol nem lehet aktív eszközöket 100 méterenként elhelyezni
- a korlátozott kábelhossz jelentett problémát
Összegzés
A Systimax GigaREACH XL egy prémium kategóriás kábel és a teszt egyértelműen mutatja: nagyobb távolságon is megbízható. Aki hosszú távú, nagy sávszélességű hálózatban gondolkodik, annak ez a kábel kiváló választás lehet.
A CommScope GigaREACH XL nemcsak egy kábel, hanem egy szabványt átlépő innováció, amely új távlatokat nyit a strukturált kábelezésben. Ha érdekel, hogyan lehetséges akár 250 méterig is megbízható Ethernet kapcsolatot biztosítani optikai kábelezés vagy aktív eszközök nélkül, olvasd el részletesebb bemutatónkat a technológia hátteréről és lehetőségeiről:
